JM170-C42 BRUT

Name: JM170-C42 BRUT
Brand: © Jmclamp
SKU: JM170-C42-RW-QT
Availability: InStock
Rating: 93 (1 reviews)

Évaluation:

93% of 100

1 Avis Ajoutez votre commentaire

SUR DEVIS

En stock - 2000 qté
Stock europe

SKU

JM170-C42-RW-QT

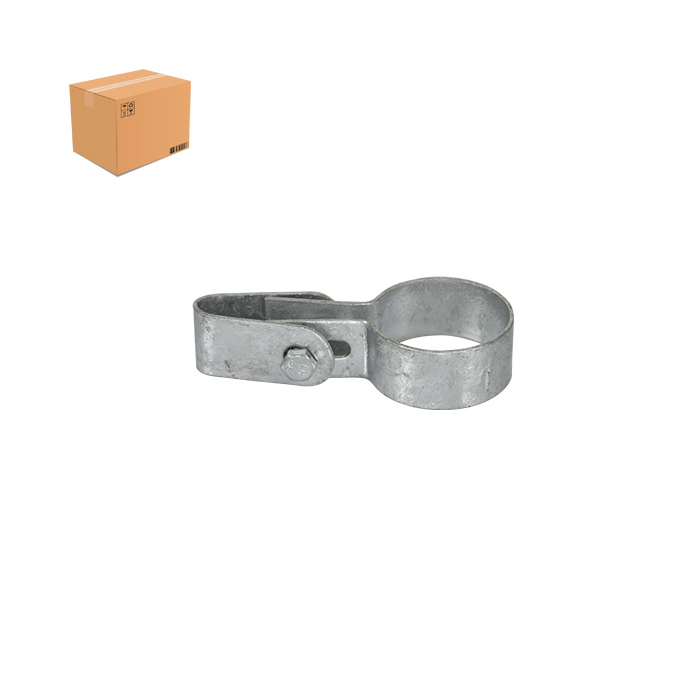

RACCORD C42 (ø 42.4mm) : Raccord JM170-C42-BOX de type attache pour grille simple avec un boulon. Souvent utilisé pour fabriquer une cloture de jardin soi-même. Vendu par carton.

Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.

Details

1 - INFOS ATTACHE GRILLE SIMPLE JM170-C42-BOX.

Raccord JM170-C42-BOX de type attache pour grille simple pour fixer généralement des grilles. Souvent utilisé pour fabriquer une cloture de jardin soi-même ou des panneaux de garde-corps. Vendu par carton.

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.

SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.

3 - TABLEAU DES DIMENSIONS JM170.

Ci-dessous le tableau des caractéristiques techniques du raccord JM170. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).

Taille	A	B	Kg
A27	22	25	0.06
B34	25	28	0.06
C42	25	33	0.08
D48	25	35	0.08
E60	25	40	0.10

Taille : modèle du raccord. A/B/C/D/E : dimension (mm). Ø : diamètre des trous (mm). Kg : poids du raccords (kg).

4 - INFOS GÉNÉRALES RACCORDS.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.

Taille	Clé allen	Filletage	Ø ext tube	Ø NB
A27	1/4"	1/4"	26.9mm	3/4"
B34	1/4"	1/4"	33.7mm	1"
C42	5/16"	3/8"	42.4mm	1¼"
D48	5/16"	3/8"	48.3mm	1½"
E60	5/16"	3/8"	60.3mm	2"

Taille : modèle du raccord. Clé allen : hexa 6 pans (inch). Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm). Ø NB : diamètre nominal du tube recommandé (inch).

5 - DOMAINE D'UTILISATION DES RACCORDS C42.

Voici une rapide sélection de quelques utilisations différentes en photos avec les raccords de diamètre C42. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

   Garde corps léger.
   Rampe légère.
   Barrière légère.
   Main-courante légère.
   Balustrade légère.
   Cloture légère.
   etc...

   Agencement boutique.
   Rack de rangement.
   Bureau professionnel.
   Portant vêtement.
   Penderie murale.
   Rayonnage magasin.
   etc...

   Mobilier de jardin.
   Table de jardin.
   Salon de jardin.
   Desserte de jardin.
   Rangement buche.
   Bar de jardin.
   etc...

   Mobilier intérieur.
   Table de salon.
   Table de buffet.
   Meuble de bureau.
   Structure musculation.
   Bibliothèque.
   etc...

6 - QUESTIONS ET RÉPONSES C42.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre C42. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.

Que signifie la taille C42 (42.4mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord. Du coup les raccords C42 sont prévus pour des tubes de diamètre extérieur 42.4mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 41 et 43mm.

Mon tube ne fait pas 42.4mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 41 et 43mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.

Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords C42 recouvrent le tube en moyenne de 3.5cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.

Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 200cm** (2.0m) avec le tube en acier galvanisé EN 10255 42.4mm (3.2mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.

Comment fixer les raccords sur le tube ?

Pour fixer les raccords sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.

Les raccords peuvent-ils rouiller ?

Non, les raccords tubulaires vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.

Comment les raccords vieillissent dans le temps ?

La marque distributeur et la marque interclamp étant protégée d'une seconde couche de protection en zinc, vont préserver leurs brillance dans le temps. La marque tubeclamps va se retrouver entre les deux. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.

Le tube 42.4mm est-t-il adapté au cintre d'une penderie ?

Oui, le tube 42.4mm peut s'adapter sur certains cintres en vente aujourd'hui sur le marché français, mais il faudra les détordre un peu pour bien glisser. Le diamètre idéal pour les cintres est le tube de diamètre 33.7mm.

7 - PROJETS CLIENTS C42.

Ci-dessous quelques photos de projets réalisés par nos clients avec nos raccords et tubes Un grand merci à eux d'avoir pris le temps de prendre les photos et de nous les envoyer par email, si vous souhaitez voir les vôtres apparaître ici n'hésitez pas à nous contacter.

Plus d’information

Plus d’information
Model	Attache grille simple
Ean / Gtin	0036336753365
Code produit	JM170-C42-RW
Product variant	JM170-C42
Matière	Fonte malléable
Protection	Galvanisé
Finition	Brut
Garantie	2 ans
Résistance	Int & ext
Taille	C42
∅ tube ext	42.4 mm
Clef Allen	5/16" inch
Angle	0°
Vendu à l'unité	Carton
Carton	100
