C42 / +

Diamètre C42

170-C42

Name: 170-C42
Brand: © Interclamp
SKU: 170-C42-QT
Availability: InStock

Soyez le premier à commenter ce produit

SUR DEVIS

En stock - 2000 qté
Stock europe

SKU

170-C42-QT

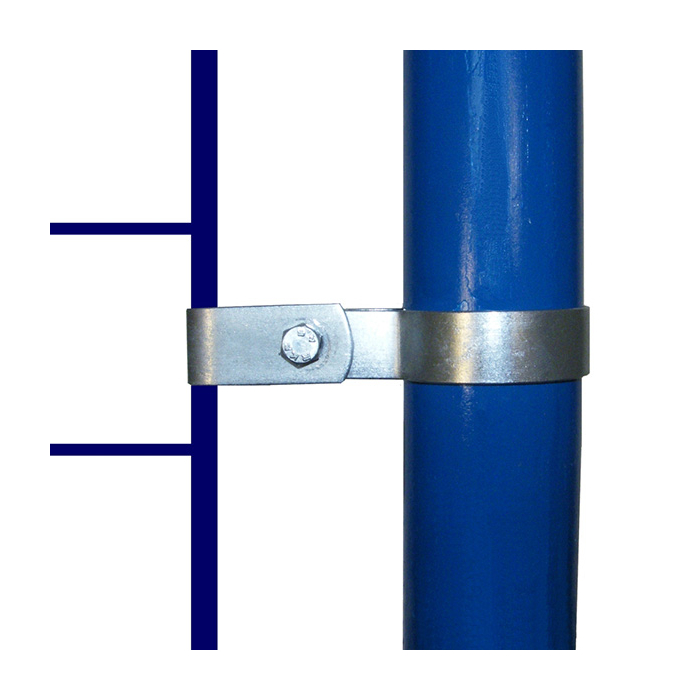

RACCORD C42 (ø 42.4mm) : Raccords zingués interclamp 170-C42 de type attache pour grille simple avec un boulon. Souvent utilisés pour attacher des grilles de panneaux de garde-corps.

Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.

Details

1 - INFOS ATTACHE GRILLE SIMPLE 170-C42.

Raccords interclamp 170-C42 de type attache pour grille simple. Souvent utilisés pour attacher des grilles de panneaux de garde-corps. Utilisez le raccord 171 pour les grilles recto-verso.

Produit en fonte malléable (EN 1562:97).
Galvanisation par trempage à chaud (EN 1461:09).
Apparence surface externe : finition zinc.
Double protection corrosion : galvanisation + zinc.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.

Solidité raccord :
Résistance extérieure :
Finition raccord :

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.

SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.

3 - RACCORD TUBULAIRE INTERCLAMP 170.

Ci-dessous le tableau des caractéristiques techniques du raccord Interclamp 170. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).

Taille (mm)	A	B	Kg
A27 (¾")	50 - 64	23 - 38	0.06
B34 (1")	54 - 64	28 - 38	0.06
C42 (1¼")	60 - 70	34 - 44	0.08
D48 (1½")	62 - 72	34 - 44	0.08
E60 (2")	70 - 80	45 - 55	0.10

Taille : modèle du raccord. A/B/C/D/E : dimension (mm). Ø : diamètre des trous (mm). Kg : poids du raccords (kg).

4 - INFOS GÉNÉRALES RACCORDS INTERCLAMP.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires de la marque INTERCLAMP. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.

Taille	Clé allen	Filletage	Ø ext tube	Ø NB
A27	1/4"	1/4"	26.9mm	3/4"
B34	1/4"	1/4"	33.7mm	1"
C42	5/16"	3/8"	42.4mm	1¼"
D48	5/16"	3/8"	48.3mm	1½"
E60	5/16"	3/8"	60.3mm	2"

Taille : modèle du raccord. Clé allen : hexa 6 pans (inch). Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm). Ø NB : diamètre nominal du tube recommandé (inch).

5 - DOMAINE D'UTILISATION DES RACCORDS C42.

Voici une rapide sélection de quelques utilisations différentes en photos avec les raccords de diamètre C42. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

   Garde corps léger.
   Rampe légère.
   Barrière légère.
   Main-courante légère.
   Balustrade légère.
   Cloture légère.
   etc...

   Agencement boutique.
   Rack de rangement.
   Bureau professionnel.
   Portant vêtement.
   Penderie murale.
   Rayonnage magasin.
   etc...

   Mobilier de jardin.
   Table de jardin.
   Salon de jardin.
   Desserte de jardin.
   Rangement buche.
   Bar de jardin.
   etc...

   Mobilier intérieur.
   Table de salon.
   Table de buffet.
   Meuble de bureau.
   Structure musculation.
   Bibliothèque.
   etc...

6 - QUESTIONS ET RÉPONSES INTERCLAMP C42.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre C42. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.

Que signifie la taille C42 (42.4mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord Interclamp. Du coup les raccords C42 sont prévus pour des tubes de diamètre extérieur 42.4mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 41 et 43mm.

Mon tube ne fait pas 42.4mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 41 et 43mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.

Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords Interclamp C42 recouvrent le tube en moyenne de 3.5cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.

Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 200cm** (2.0m) avec le tube en acier galvanisé EN 10255 42.4mm (3.2mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.

Comment fixer les raccords sur le tube ?

Pour fixer les raccords Interclamp sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.

Les raccords peuvent-ils rouiller ?

Non, les raccords tubulaires Interclamp vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.

Comment les raccords vieillissent dans le temps ?

La marque interclamp étant protégée d'une seconde couche de protection en zinc, il va préserver sa brillance dans le temps. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.

Le tube 42.4mm est-t-il adapté au cintre d'une penderie ?

Oui, le tube 42.4mm peut s'adapter sur certains cintres en vente aujourd'hui sur le marché français, mais il faudra les détordre un peu pour bien glisser. Le diamètre idéal pour les cintres est le tube de diamètre 33.7mm.

7 - PROJETS CLIENTS C42.

Ci-dessous quelques photos de projets réalisés par nos clients avec nos raccords et tubes Un grand merci à eux d'avoir pris le temps de prendre les photos et de nous les envoyer par email, si vous souhaitez voir les vôtres apparaître ici n'hésitez pas à nous contacter.

Plus d’information

Plus d’information
Model	Attache grille simple
Ean / Gtin	5060511021937
Code produit	170-C42
Product variant	JM170-C42
Matière	Fonte malléable
Protection	Galvanisé
Finition	Zinc
Garantie	2 ans
Résistance	Int & ext
Taille	C42
∅ tube ext	42.4 mm
Angle	0°
Vendu à l'unité	Oui
Carton	200
