B34

Diamètre B34

JM173M-B34 BLACK

Name: JM173M-B34 BLACK
Brand: © Jmclamp
SKU: JM173M-B34-BK
Price: 4.01 EUR
Availability: InStock

Soyez le premier à commenter ce produit

4,01 € 3,34 €

En stock - 158 qté
Expédié sous 24h

SKU

JM173M-B34-BK

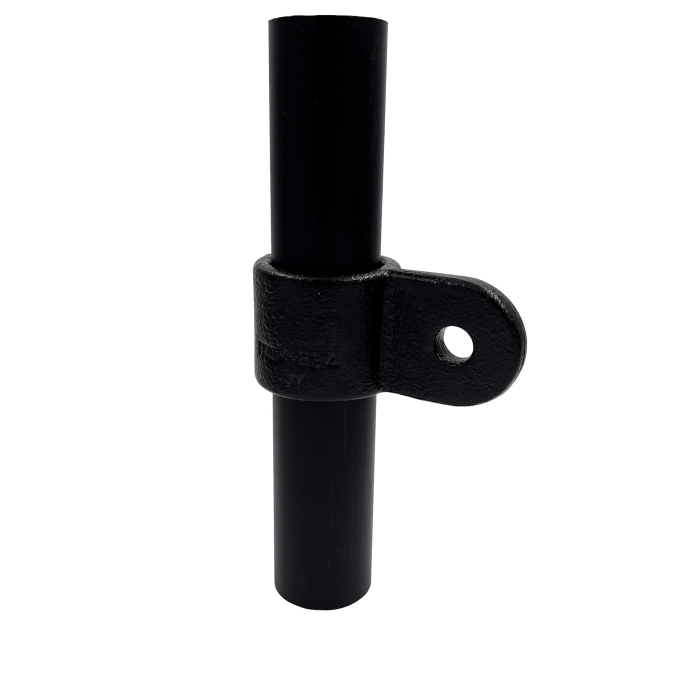

RACCORD B34 BLACK (ø 33.7mm) : Raccord JM173M-B34-BK sans soudure de type embout mâle. Souvent utilisé pour fixer des panneaux type dibond.

Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.

Details

1 - INFOS RACCORD EMBOUT MÂLE BLACK JM173M-B34 BLACK.

Raccord mâle JM173M-B34-BK permet de s'assembler avec raccord femelle pour créer une accroche orientable. Le raccord a reçu un traitement par cataphorèse pour obtenir la couleur noir mat. Souvent utilisé également pour fixer des panneaux type dibond, bois dans un cadre tubulaire.
pour une stabilité suffisante, ne pas utiliser le raccord sur la totalité de la structure.
raccord conçu pour une utilisation en intérieur uniquement.

CORRESPONDANCE MARQUE : Raccord Kee Klamp : model M50-6 / Raccord Interclamp : 173M-B34 / Raccord Tubeclamps : 173MB

Produit en fonte malléable.
Galvanisé par trempage à chaud.
Apparence surface externe : noir mat.
Traitement surface : par cataphorèse.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : intérieur.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.

Solidité raccord :
Résistance extérieure :
Finition raccord :

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.

SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.

3 - TABLEAU DES DIMENSIONS JM173M.

Ci-dessous le tableau des caractéristiques techniques du raccord JM173M. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).

Taille	A	B	ø	Kg
A27	40	38	8	0.22
B34	43.5	38	10	0.26
C42	48	44.5	10	0.33
D48	53	44.5	10	0.36
E60	62	50.5		0.51

Taille : modèle du raccord. A/B/C/D/E : dimension (mm). Ø : diamètre des trous (mm). Kg : poids du raccords (kg).

4 - INFOS GÉNÉRALES RACCORDS.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.

Taille	Clé allen	Filletage	Ø ext tube	Ø NB
A27	1/4"	1/4"	26.9mm	3/4"
B34	1/4"	1/4"	33.7mm	1"
C42	5/16"	3/8"	42.4mm	1¼"
D48	5/16"	3/8"	48.3mm	1½"
E60	5/16"	3/8"	60.3mm	2"

Taille : modèle du raccord. Clé allen : hexa 6 pans (inch). Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm). Ø NB : diamètre nominal du tube recommandé (inch).

5 - DOMAINE D'UTILISATION DES RACCORDS B34.

Voici une rapide selection de quelques utilisations différentes en photos avec les raccords de diamètre B34. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

   Ameublement léger.
   Porte-vêtements.
   Porte manteau.
   Tringles rideaux.
   Tringles cabine.
   etc...

   Agencement boutique.
   Portant vêtement.
   Penderie murale.
   Rayonnage magasin.
   Dressing boutique.
   etc...

   Mobilier intérieur..
   Meuble tv.
   Petit meuble.
   Table basse.
   Tablette.
   etc...

6 - QUESTIONS ET RÉPONSES B34.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre B34. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.

Que signifie la taille B34 (33.7mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord. Du coup les raccords B34 sont prévus pour des tubes de diamètre extérieur 33.7mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 32 et 35mm.

Mon tube ne fait pas 33.7mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 32 et 35mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.

Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords B34 recouvrent le tube en moyenne de 2.5cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.

Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 150cm** (1.5m) avec le tube en acier galvanisé EN 10255 33.7mm (3.2mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.

Comment fixer les raccords sur le tube ?

Pour fixer les raccords sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.

Les raccords peuvent-ils rouiller ?

Oui, les raccords tubulaires de la gamme BK (BLACK) peuvent rouiller en extérieur. Ils sont traités par cataphorèse permettant d'obtenir une finition noir mat idéal pour l'intérieur mais ne protège pas lors d'une exposition en extérieur.

Comment les raccords vieillissent dans le temps ?

La gamme BK permet de garder un aspect homogène dans le temps si le raccord est bien gardé en intérieur. Dans le cas d'une exposition en extérieur, une dépigmentation peut être observé ansi que l'apparition de rouille.

Le tube 33.7mm est-t-il adapté au cintre d'une penderie ?

Oui, le tube 33.7mm est idéal pour s'adapter sur les cintres en vente aujourd'hui sur le marché français. Certains peuvent s'adapter sur du 42.4mm, ce qui rendra votre penderie plus résistante aux charges, mais il faudra dans certain cas les détordre un peu.

Plus d’information

Plus d’information
Model	Raccord embout mâle noir
Code produit	JM173M-B34-BK
Product variant	JM173M-B34
Matière	Fonte malléable
Protection	Galvanisé
Finition	Cataphorèse
Garantie	2 ans
Résistance	Intérieur
Taille	B34
∅ tube ext	33.7 mm
Clef Allen	1/4" inch
Vendu à l'unité	Oui
Carton	100
