A27

Diamètre A27

JM135-A27 BLACK

Name: JM135-A27 BLACK
Brand: © Jmclamp
SKU: JM135-A27-BK
Price: 5.64 EUR
Availability: InStock

Soyez le premier à commenter ce produit

5,64 € 4,70 €

En stock - 81 qté
Expédié sous 24h

SKU

JM135-A27-BK

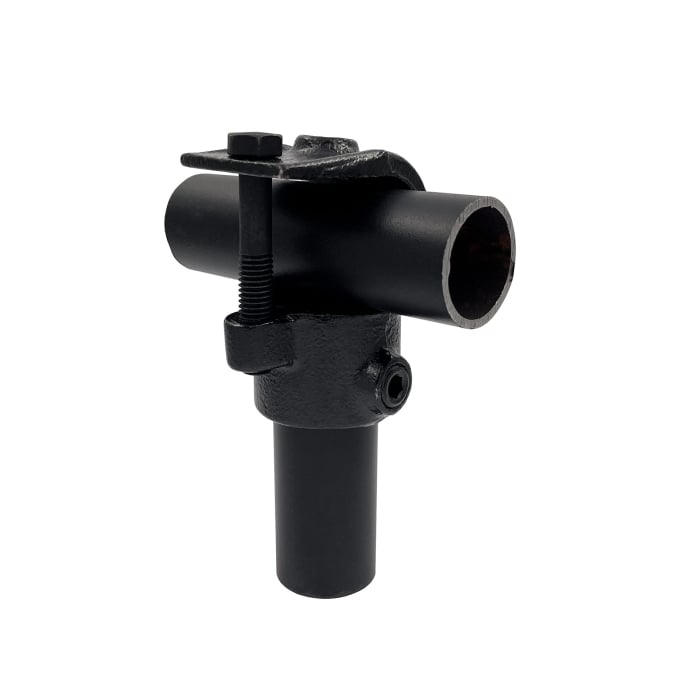

RACCORD A27 BLACK (ø 26.9mm) : Raccord JM135-A27-BK sans soudure de type Té ouvrable. Souvent utilisé pour un agencement tubulaire.

Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.

Details

1 - INFOS RACCORD JM135-A27 BLACK.

Raccord JM135-A27-BK en T ouvert avec un angle de 90°, idéal pour ajouter un tube à une construction existante. Le raccord a reçu un traitement par cataphorèse pour obtenir la couleur noir mat. Raccord similaire au JM136 qui permet une fermeture complète sur le tube. Le tube horizontale ne peut pas être joint dans le raccord.
raccord conçu pour une utilisation en intérieur uniquement.

CORRESPONDANCE MARQUE : Raccord Kee Klamp : model 16-5 / Raccord Interclamp : 135-A27 / Raccord Tubeclamps : 135A

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.

SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.

3 - TABLEAU DES DIMENSIONS JM135.

Ci-dessous le tableau des caractéristiques techniques du raccord JM135. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).

Taille	A	Kg
A27	50	0.30
B34	53	0.36
C42	67	0.53
D48	77	0.60
E60	90.5	0.98

Taille : modèle du raccord. A/B/C/D/E : dimension (mm). Ø : diamètre des trous (mm). Kg : poids du raccord (kg).

4 - INFOS GÉNÉRALES RACCORDS.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.

Taille	Clé allen	Filletage	Ø ext tube	Ø NB
A27	1/4"	1/4"	26.9mm	3/4"
B34	1/4"	1/4"	33.7mm	1"
C42	5/16"	3/8"	42.4mm	1¼"
D48	5/16"	3/8"	48.3mm	1½"
E60	5/16"	3/8"	60.3mm	2"

Taille : modèle du raccord. Clé allen : hexa 6 pans (inch). Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm). Ø NB : diamètre nominal du tube recommandé (inch).

5 - DOMAINE D'UTILISATION DES RACCORDS A27.

Voici une rapide sélection de quelques utilisations différentes en photos avec les raccords de diamètre A27. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

   Ameublement léger.
   Support lampe.
   Lampe sur rail.
   Décoration intérieur.
   Porte serviette.

   Mobilier intérieur.
   Repose pied.
   Petit meuble.
   Tablette.
   Billot.

6 - QUESTIONS ET RÉPONSES A27.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre A27. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.

Que signifie la taille A27 (26.9mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord. Du coup les raccords A27 sont prévus pour des tubes de diamètre extérieur 26.9mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 26 et 28mm.

Mon tube ne fait pas 26.9mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 26 et 28mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.

Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords A27 recouvrent le tube en moyenne de 2.5cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.

Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 100cm** (1.0m) avec le tube en acier galvanisé EN 10255 26.9mm (2.6mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.

Comment fixer les raccords sur le tube ?

Pour fixer les raccords sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.

Les raccords peuvent-ils rouiller ?

Oui, les raccords tubulaires de la gamme BK (BLACK) peuvent rouiller en extérieur. Ils sont traités par cataphorèse permettant d'obtenir une finition noir mat idéal pour l'intérieur mais ne protège pas lors d'une exposition en extérieur.

Comment les raccords vieillissent dans le temps ?

La gamme BK permet de garder un aspect homogène dans le temps si le raccord est bien gardé en intérieur. Dans le cas d'une exposition en extérieur, une dépigmentation peut être observé ansi que l'apparition de rouille.

Les vis sont-ils inclus sur les raccords ?

Oui, tous nos raccords sont livrés avec leurs vis pour les fixer sur le tube. Par contre les fixations pour attacher le raccord sur un support comme le bois, métal, béton..etc ne sont pas inclus. Nous proposons la vente supplémentaire de vis à l'unité au cas où vous en avez perdu, esquinté ou souhaitez les remplacer. Vous avez aussi la possibilité d'acheter des vis de sécurité contre le vandalisme.

Plus d’information

Plus d’information
Model	Raccord en Té ouvrable noir
Code produit	JM135-A27-BK
Product variant	JM135-A27
Matière	Fonte malléable
Protection	Galvanisé
Finition	Cataphorèse
Garantie	2 ans
Résistance	Intérieur
Taille	A27
∅ tube ext	26.9 mm
Clef Allen	1/4" inch
Vendu à l'unité	Oui
Carton	70
