JM101-E60/D48
11,23 € 9,36 €
En stock - 54 qté
Expédié sous 24h
Expédié sous 24h
SKU
JM101-E60-D48
RACCORD E60/D48 (ø 60.3/48.3mm) :

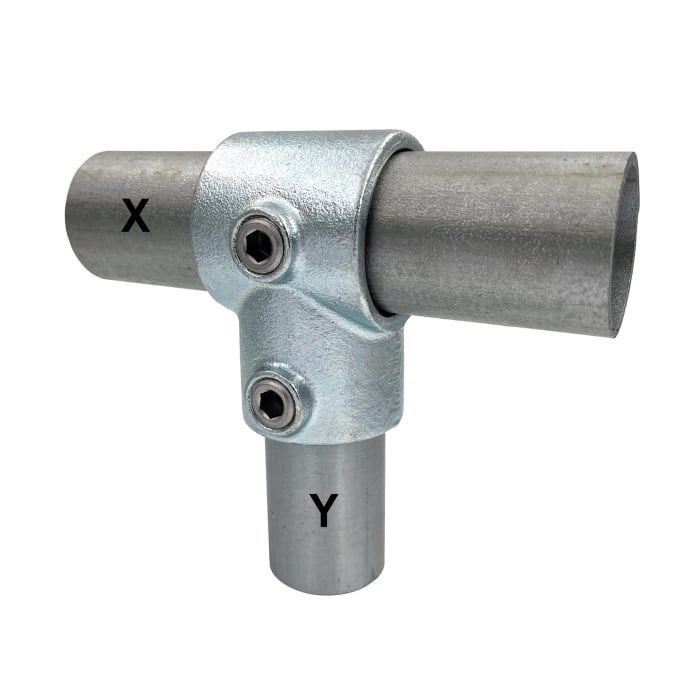

Raccord JM101-E60/D48 sans soudure de type Té court avec un angle de 90°. Souvent utilisé pour le montage de garde-corps et de balustrade.
- Diamètre extérieur du tube conseillé : 60.3/48.3mm.
- Diamètre extérieur du tube max : 59-61/47-49mm.
- Protection corrosion : galvanisation + zinc.
- Résistance aux intempéries : int & ext.
- Finition : revêtement en zinc.
- Diamètre extérieur du tube max : 59-61/47-49mm.
- Protection corrosion : galvanisation + zinc.
- Résistance aux intempéries : int & ext.
- Finition : revêtement en zinc.
VARIANTS :
Variants disponibles :
- Standard : galvanisé + zinc
- Thermo : galvanisé + couleur
- Brut : galvanisé
- Black : noir mat
- Standard : galvanisé + zinc
- Thermo : galvanisé + couleur
- Brut : galvanisé
- Black : noir mat
Livré chez vous le
Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.
1 - INFOS RACCORD EN TÉ COURT JM101-E60/D48.
2 - INFOS LIVRAISON RACCORD.
3 - TABLEAU DES DIMENSIONS JM101R.
4 - INFOS GÉNÉRALES RACCORDS.
5 - DOMAINE D'UTILISATION DES RACCORDS E60.
6 - QUESTIONS ET RÉPONSES E60.
Que signifie la taille E60 (60.3mm) ?
Mon tube ne fait pas 60.3mm ?
Combien de cm les raccords rentrent-ils sur le tube ?
Combien d'espacement entre 2 poteaux verticaux ?
Comment fixer les raccords sur le tube ?
Les raccords peuvent-ils rouiller ?
Comment les raccords vieillissent dans le temps ?
Les vis sont-ils inclus sur les raccords ?
7 - PROJETS CLIENTS E60.
Raccord JM101-E60/D48 en T court permettant d'assembler 2 tubes à 90°. Le raccord ne permet pas de relier 2 tubes dans l'accroche, utiliser le raccord en T long JM104 ou alors un insert interne JM150. Souvent utilisé pour les montage de garde-corps, de balustrade ou de rack de stockage.
Nos raccords tubulaires sont en stock dans notre entrepôt pour une expédition rapide dans toute la France.
CORRESPONDANCE MARQUE : Raccord Kee Klamp : model 10-98 / Raccord Interclamp : 101-E60/D48
Produit en fonte malléable.
Galvanisation par trempage à chaud.
Apparence surface externe : finition zinc.
Double protection corrosion : galvanisation + zinc.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.
Galvanisation par trempage à chaud.
Apparence surface externe : finition zinc.
Double protection corrosion : galvanisation + zinc.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.
Solidité raccord :
Résistance extérieure :
Finition raccord :
Résistance extérieure :
Finition raccord :
Protection corrosion : galvanisé + zinc
Revêtement en zinc
500kg / 40Nm
En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.
SMALL
RACCORDS
RACCORDS
Raccords.
Pas de tubes.
50kg max.
Livraison offerte*.
* voir conditions.
MEDIUM
TUBES
TUBES
Raccords + tubes.
Tubes < 2.5m.
50kg max.
Livraison offerte*.
* voir conditions.
LARGE
TUBES LOURD
TUBES LOURD
Raccords + tubes.
Tubes > 2.5m.
100kg max.
XXL
PALETTE
PALETTE
Raccords + tubes.
Palettisation colis.
1000kg max.
Ci-dessous le tableau des caractéristiques techniques du raccord JM101R. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).
Taille (mm) | A | B | C | X | Y | Ø | Kg |
---|---|---|---|---|---|---|---|
B34/C42 | 57 | B34 | C42 | 0.40 | |||
C42/B34 | 57 | C42 | B34 | 0.40 | |||
C42/D48 | 68 | C42 | D48 | 0.58 | |||
D48/B34 | 63 | D48 | B34 | 0.51 | |||
D48/C42 | 63 | D48 | C42 | 0.51 | |||
E60/D48 | 74 | E60 | D48 | 0.69 |
Taille : modèle du raccord.
A/B/C/D/E : dimension (mm).
Ø : diamètre des trous (mm).
Kg : poids du raccords (kg).
Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.
Taille | Clé allen | Filletage | Ø ext tube | Ø NB |
---|---|---|---|---|
A27 | 1/4" | 1/4" | 26.9mm | 3/4" |
B34 | 1/4" | 1/4" | 33.7mm | 1" |
C42 | 5/16" | 3/8" | 42.4mm | 1¼" |
D48 | 5/16" | 3/8" | 48.3mm | 1½" |
E60 | 5/16" | 3/8" | 60.3mm | 2" |
Taille : modèle du raccord.
Clé allen : hexa 6 pans (inch).
Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm).
Ø NB : diamètre nominal du tube recommandé (inch).
Voici une rapide sélection de quelques utilisations différentes en photos avec les raccords de diamètre E60. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.
Structure lourde.
Structure photovoltaique.
Structure terrasse.
Serre tubulaire.
etc...
Structure photovoltaique.
Structure terrasse.
Serre tubulaire.
etc...
Mobilier de jardin lourd.
Pergola avec toile.
Pergola avec tole.
Tonnelle avec toile.
Tonnelle avec tole.
Pergola avec toile.
Pergola avec tole.
Tonnelle avec toile.
Tonnelle avec tole.
Structure d'extérieur.
Trampoline park.
Aire de jeux.
Balancoire.
etc...
Trampoline park.
Aire de jeux.
Balancoire.
etc...
Mobilier industriel ultra lourd.
Rack de rangement.
Rack de stockage.
Range caddy.
etc...
Rack de rangement.
Rack de stockage.
Range caddy.
etc...
Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre E60. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.
C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord. Du coup les raccords E60 sont prévus pour des tubes de diamètre extérieur 60.3mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 59 et 61mm.
Les diamètres extérieurs de tube autorisés doivent être compris entre 59 et 61mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.
Les raccords E60 recouvrent le tube en moyenne de 5.0cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.
Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 250cm** (2.5m) avec le tube en acier galvanisé EN 10255 60.3mm (3.6mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.
Pour fixer les raccords sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.
Non, les raccords tubulaires vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.
La marque distributeur et la marque interclamp étant protégée d'une seconde couche de protection en zinc, vont préserver leurs brillance dans le temps. La marque tubeclamps va se retrouver entre les deux. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.
Oui, tous nos raccords sont livrés avec leurs vis pour les fixer sur le tube. Par contre les fixations pour attacher le raccord sur un support comme le bois, métal, béton..etc ne sont pas inclus. Nous proposons la vente supplémentaire de vis à l'unité au cas où vous en avez perdu, esquinté ou souhaitez les remplacer. Vous avez aussi la possibilité d'acheter des vis de sécurité contre le vandalisme.
Ci-dessous quelques photos de projets réalisés par nos clients avec nos raccords et tubes Un grand merci à eux d'avoir pris le temps de prendre les photos et de nous les envoyer par email, si vous souhaitez voir les vôtres apparaître ici n'hésitez pas à nous contacter.
Model | Raccord en Té court |
---|---|
Code produit | JM101-E60/D48 |
Product variant | JM101-E60/D48-RW |
Matière | Fonte malléable |
Protection | Galvanisé |
Finition | Zinc |
Garantie | 2 ans |
Résistance | Int & ext |
Taille | E60/D48 |
∅ tube ext | 48.3 mm, 60.3 mm |
Clef Allen | 5/16" inch |
Angle | 90° |
Vendu à l'unité | Oui |
Carton | 25 |
