E60 / +

Diamètre E60

104-E60

Name: 104-E60
Brand: © Interclamp
SKU: 104-E60-QT
Availability: InStock

Soyez le premier à commenter ce produit

SUR DEVIS

En stock - 2000 qté
Stock europe

SKU

104-E60-QT

RACCORD E60 (ø 60.3mm) : Raccords Interclamp 104-E60 sans soudure de type Té avec un angle de 90 degrés. Souvent utilisé pour créer un agencement magasin sur-mesure.

Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.

Details

1 - INFOS RACCORD EN TÉ 90 DEGRÉS 104-E60.

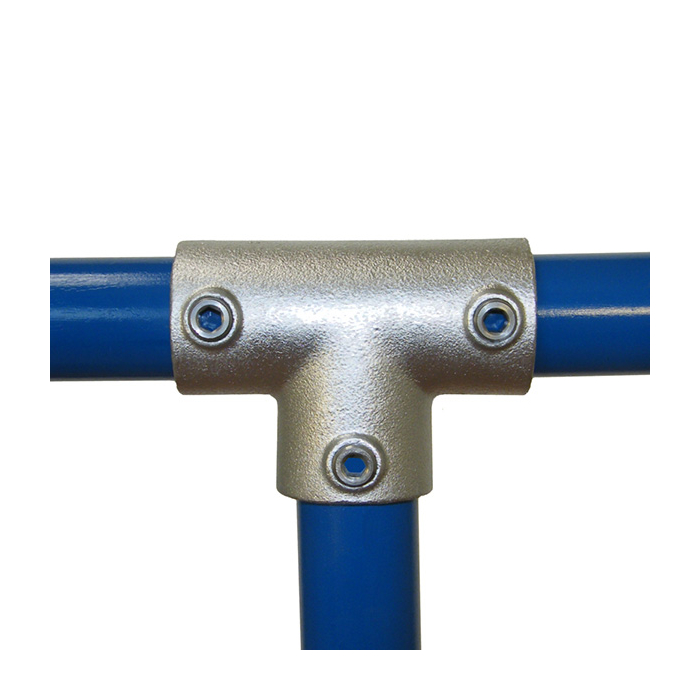

Raccords zingués de la marque Interclamp 104-E60 en T long et permettant de relier un tube horizontal à un tube vertical avec un angle de 90°. Ces raccords Interclamp permettent de relier 2 tubes ensemble grace à 2 vis présent sur la partie haute. Les raccords tubulaires Interclamp sont souvent utilisés par les architectes pour créer un agencement magasin sur-mesure.

Produit en fonte malléable (EN 1562:97).
Galvanisation par trempage à chaud (EN 1461:09).
Apparence surface externe : finition zinc.
Double protection corrosion : galvanisation + zinc.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.

Solidité raccord :
Résistance extérieure :
Finition raccord :

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.

SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.

3 - RACCORD TUBULAIRE INTERCLAMP 104.

Ci-dessous le tableau des caractéristiques techniques du raccord Interclamp 104. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).

Taille (mm)	A	B	Kg
A27 (¾")	41	82	0.35
B34 (1")	46	92	0.51
C42 (1¼")	60	120	0.85
D48 (1½")	68	136	0.98
E60 (2")	84	168	1.65

Taille : modèle du raccord. A/B/C/D/E : dimension (mm). Ø : diamètre des trous (mm). Kg : poids du raccords (kg).

4 - INFOS GÉNÉRALES RACCORDS INTERCLAMP.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires de la marque INTERCLAMP. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.

Taille	Clé allen	Filletage	Ø ext tube	Ø NB
A27	1/4"	1/4"	26.9mm	3/4"
B34	1/4"	1/4"	33.7mm	1"
C42	5/16"	3/8"	42.4mm	1¼"
D48	5/16"	3/8"	48.3mm	1½"
E60	5/16"	3/8"	60.3mm	2"

Taille : modèle du raccord. Clé allen : hexa 6 pans (inch). Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm). Ø NB : diamètre nominal du tube recommandé (inch).

5 - DOMAINE D'UTILISATION DES RACCORDS E60.

Voici une rapide sélection de quelques utilisations différentes en photos avec les raccords de diamètre E60. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

   Structure lourde.
   Structure photovoltaique.
   Structure terrasse.
   Serre tubulaire.
   etc...

   Mobilier de jardin lourd.
   Pergola avec toile.
   Pergola avec tole.
   Tonnelle avec toile.
   Tonnelle avec tole.

   Structure d'extérieur.
   Trampoline park.
   Aire de jeux.
   Balancoire.
   etc...

   Mobilier industriel ultra lourd.
   Rack de rangement.
   Rack de stockage.
   Range caddy.
   etc...

6 - QUESTIONS ET RÉPONSES INTERCLAMP E60.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre E60. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.

Que signifie la taille E60 (60.3mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord Interclamp. Du coup les raccords E60 sont prévus pour des tubes de diamètre extérieur 60.3mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 59 et 61mm.

Mon tube ne fait pas 60.3mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 59 et 61mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.

Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords Interclamp E60 recouvrent le tube en moyenne de 5.0cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.

Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 250cm** (2.5m) avec le tube en acier galvanisé EN 10255 60.3mm (3.6mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.

Comment fixer les raccords sur le tube ?

Pour fixer les raccords Interclamp sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.

Les raccords peuvent-ils rouiller ?

Non, les raccords tubulaires Interclamp vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.

Comment les raccords vieillissent dans le temps ?

La marque interclamp étant protégée d'une seconde couche de protection en zinc, il va préserver sa brillance dans le temps. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.

Les vis sont-ils inclus sur les raccords ?

Oui, tous nos raccords Interclamp sont livrés avec leurs vis pour les fixer sur le tube. Par contre les fixations pour attacher le raccord sur un support comme le bois, métal, béton..etc ne sont pas inclus. Nous proposons la vente supplémentaire de vis à l'unité au cas où vous en avez perdu, esquinté ou souhaitez les remplacer. Vous avez aussi la possibilité d'acheter des vis de sécurité contre le vandalisme.

Plus d’information

Plus d’information
Model	Raccord en té long 90 degrés
Ean / Gtin	5060511020152
Code produit	104-E60
Product variant	JM104-E60
Matière	Fonte malléable
Protection	Galvanisé (BS EN ISO 1461:1999)
Finition	Zinc
Garantie	2 ans
Résistance	Int & ext
Taille	E60
∅ tube ext	60.3 mm
Clef Allen	5/16" inch
Angle	90°
Vendu à l'unité	Oui
Carton	10
