D48 / +

Diamètre D48

150-D48

Name: 150-D48
Brand: © Interclamp
SKU: 150-D48-QT
Availability: InStock

Soyez le premier à commenter ce produit

SUR DEVIS

En stock - 2000 qté
Stock europe

SKU

150-D48-QT

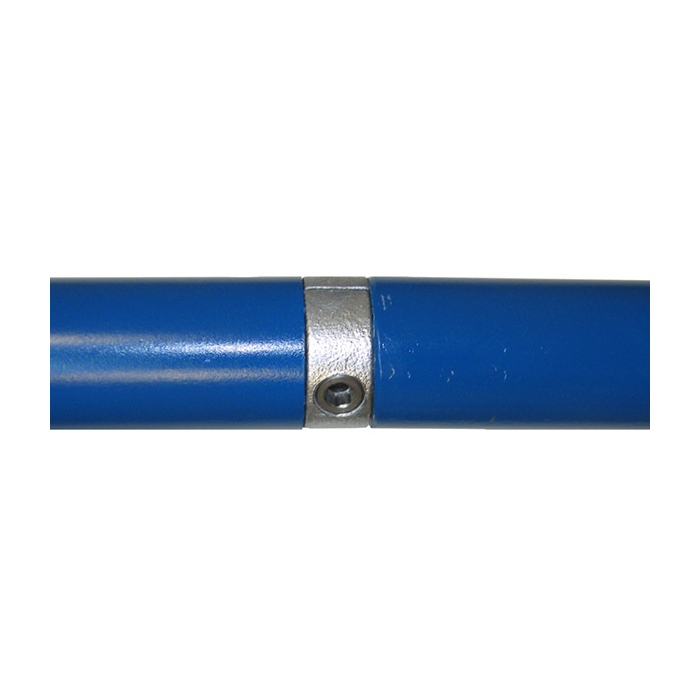

RACCORD D48 (ø 48.3mm) : Raccord interclamp 150-D48 de type joint externe. Peut être utilisé pour rallonger soi-même une main-courante d'escalier.

Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.

Details

1 - INFOS RACCORD JOINT INTERNE 150-D48.

Raccord zingué de la marque interclamp 150-D48 interne pour raccorder 2 tubes. Cette accroche est moins solide que l'insert externe 149, ne pas exercer une force directement sur cette accroche. Peut être utilisé pour rallonger soi-même une main-courante d'escalier.

Produit en fonte malléable (EN 1562:97).
Galvanisation par trempage à chaud (EN 1461:09).
Apparence surface externe : finition zinc.
Double protection corrosion : galvanisation + zinc.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.

Solidité raccord :
Résistance extérieure :
Finition raccord :

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.

SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.

3 - RACCORD TUBULAIRE INTERCLAMP 150.

Ci-dessous le tableau des caractéristiques techniques du raccord Interclamp 150. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).

Taille (mm)	A	B	Kg
A27 (¾")
B34 (1")	78	20	0.24
C42 (1¼")	78	20	0.36
D48 (1½")	78	20	0.43
E60 (2")

Taille : modèle du raccord. A/B/C/D/E : dimension (mm). Ø : diamètre des trous (mm). Kg : poids du raccords (kg).

4 - INFOS GÉNÉRALES RACCORDS INTERCLAMP.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires de la marque INTERCLAMP. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.

Taille	Clé allen	Filletage	Ø ext tube	Ø NB
A27	1/4"	1/4"	26.9mm	3/4"
B34	1/4"	1/4"	33.7mm	1"
C42	5/16"	3/8"	42.4mm	1¼"
D48	5/16"	3/8"	48.3mm	1½"
E60	5/16"	3/8"	60.3mm	2"

Taille : modèle du raccord. Clé allen : hexa 6 pans (inch). Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm). Ø NB : diamètre nominal du tube recommandé (inch).

5 - DOMAINE D'UTILISATION DES RACCORDS D48.

Voici une rapide sélection de quelques utilisations différentes en photos avec les raccords de diamètre D48. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

   Garde-corps lourd.
   Rampe lourde.
   Barrière lourde.
   Protection lourde.
   Balustrade lourde.
   etc...

   Mobilier de jardin lourd.
   Table de jardin.
   Salon de jardin.
   Pergola avec toile.
   Tonnelle avec toile.
   etc...

   Jeux d'extérieur.
   Trampoline park.
   Structure musculation.
   Structure parkour.
   Aire de jeux.
   etc...

   Mobilier professionnel..
   Rack de rangement.
   Rack de stockage.
   Cabine essayage.
   Range caddy.
   etc...

6 - QUESTIONS ET RÉPONSES INTERCLAMP D48.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre D48. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.

Que signifie la taille D48 (48.3mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord Interclamp. Du coup les raccords D48 sont prévus pour des tubes de diamètre extérieur 48.3mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 47 et 49mm.

Mon tube ne fait pas 48.3mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 47 et 49mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.

Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords Interclamp D48 recouvrent le tube en moyenne de 4.0cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.

Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 200cm** (2.0m) avec le tube en acier galvanisé EN 10255 48.3mm (3.2mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.

Comment fixer les raccords sur le tube ?

Pour fixer les raccords Interclamp sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.

Les raccords peuvent-ils rouiller ?

Non, les raccords tubulaires Interclamp vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.

Comment les raccords vieillissent dans le temps ?

La marque interclamp étant protégée d'une seconde couche de protection en zinc, il va préserver sa brillance dans le temps. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.

Les vis sont-ils inclus sur les raccords ?

Oui, tous nos raccords Interclamp sont livrés avec leurs vis pour les fixer sur le tube. Par contre les fixations pour attacher le raccord sur un support comme le bois, métal, béton..etc ne sont pas inclus. Nous proposons la vente supplémentaire de vis à l'unité au cas où vous en avez perdu, esquinté ou souhaitez les remplacer. Vous avez aussi la possibilité d'acheter des vis de sécurité contre le vandalisme.

7 - PROJETS CLIENTS D48.

Ci-dessous quelques photos de projets réalisés par nos clients avec nos raccords et tubes Un grand merci à eux d'avoir pris le temps de prendre les photos et de nous les envoyer par email, si vous souhaitez voir les vôtres apparaître ici n'hésitez pas à nous contacter.

Plus d’information

Plus d’information
Model	Raccord joint interne
Ean / Gtin	5060511021203
Code produit	150-D48
Product variant	JM150-D48
Matière	Fonte malléable
Protection	Galvanisé (BS EN ISO 1461:1999)
Finition	Zinc
Garantie	2 ans
Résistance	Int & ext
Taille	D48
∅ tube ext	48.3 mm
Clef Allen	5/16" inch
Angle	0°
Vendu à l'unité	Oui
Carton	100
