B34 / +

Diamètre B34

145-B34

Name: 145-B34
Brand: © Interclamp
SKU: 145-B34-QT
Availability: InStock

Soyez le premier à commenter ce produit

SUR DEVIS

En stock - 2000 qté
Stock europe

SKU

145-B34-QT

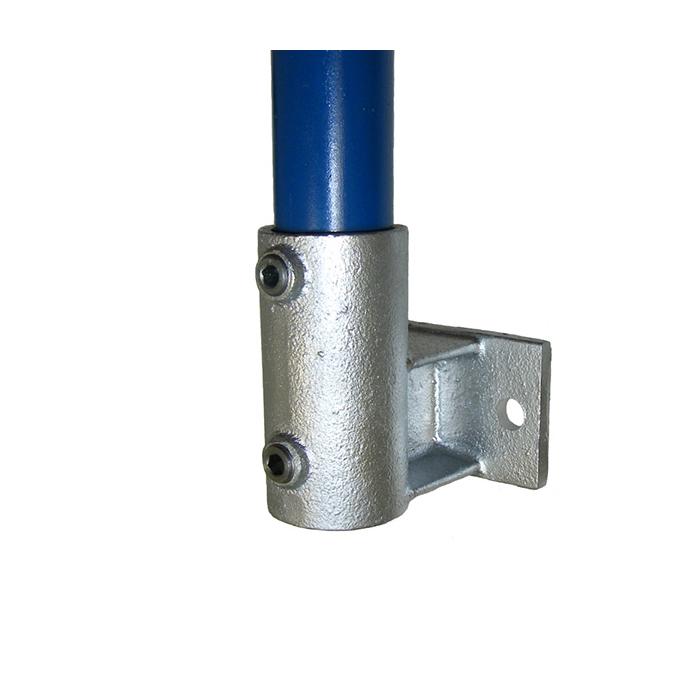

RACCORD B34 (ø 33.7mm) : Raccords interclamp 145-B34 avec un socle horizontal de type accroche mural. En général utilisés pour fabriquer une étagère industrielle à suspendre.

Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.

Details

1 - INFOS ACCROCHE MURALE SOCLE HORIZONTALE 145-B34.

Raccords zingués 145-B34 avec un socle horizontal de type accroche mural pour les mains courantes. En général utilisé pour fabriquer une étagère industrielle à suspendre mais aussi pour fixer une rampe, une balustrade ou pour attacher un garde-corps à des murs. Le tube ne peut pas passer à travers le fond du raccord. Le type 144 peut parfois être utilisé comme une alternative.

Produit en fonte malléable (EN 1562:97).
Galvanisation par trempage à chaud (EN 1461:09).
Apparence surface externe : finition zinc.
Double protection corrosion : galvanisation + zinc.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.

Solidité raccord :
Résistance extérieure :
Finition raccord :

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.

SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.

3 - RACCORD TUBULAIRE INTERCLAMP 145.

Ci-dessous le tableau des caractéristiques techniques du raccord Interclamp 145. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).

Taille (mm)	A	B	C	D	ø	Kg
A27 (¾")
B34 (1")	102	45	67	57	15	0.86
C42 (1¼")	111	53	73	64	15	1.21
D48 (1½")	119	68	89	73	15	1.55
E60 (2")

Taille : modèle du raccord. A/B/C/D/E : dimension (mm). Ø : diamètre des trous (mm). Kg : poids du raccords (kg).

4 - INFOS GÉNÉRALES RACCORDS INTERCLAMP.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires de la marque INTERCLAMP. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.

Taille	Clé allen	Filletage	Ø ext tube	Ø NB
A27	1/4"	1/4"	26.9mm	3/4"
B34	1/4"	1/4"	33.7mm	1"
C42	5/16"	3/8"	42.4mm	1¼"
D48	5/16"	3/8"	48.3mm	1½"
E60	5/16"	3/8"	60.3mm	2"

Taille : modèle du raccord. Clé allen : hexa 6 pans (inch). Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm). Ø NB : diamètre nominal du tube recommandé (inch).

5 - DOMAINE D'UTILISATION DES RACCORDS B34.

Voici une rapide selection de quelques utilisations différentes en photos avec les raccords de diamètre B34. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

   Ameublement léger.
   Porte-vêtements.
   Porte manteau.
   Tringles rideaux.
   Tringles cabine.
   etc...

   Agencement boutique.
   Portant vêtement.
   Penderie murale.
   Rayonnage magasin.
   Dressing boutique.
   etc...

   Mobilier de jardin.
   Support plante grimpante.
   Décoration jardin.
   Serre tubulaire.
   Mini cage de foot.
   etc...

   Mobilier intérieur..
   Meuble tv.
   Petit meuble.
   Table basse.
   Tablette.
   etc...

6 - QUESTIONS ET RÉPONSES INTERCLAMP B34.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre B34. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.

Que signifie la taille B34 (33.7mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord Interclamp. Du coup les raccords B34 sont prévus pour des tubes de diamètre extérieur 33.7mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 32 et 35mm.

Mon tube ne fait pas 33.7mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 32 et 35mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.

Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords Interclamp B34 recouvrent le tube en moyenne de 2.5cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.

Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 150cm** (1.5m) avec le tube en acier galvanisé EN 10255 33.7mm (3.2mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.

Comment fixer les raccords sur le tube ?

Pour fixer les raccords Interclamp sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.

Les raccords peuvent-ils rouiller ?

Non, les raccords tubulaires Interclamp vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.

Comment les raccords vieillissent dans le temps ?

La marque interclamp étant protégée d'une seconde couche de protection en zinc, il va préserver sa brillance dans le temps. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.

Le tube 33.7mm est-t-il adapté au cintre d'une penderie ?

Oui, le tube 33.7mm est idéal pour s'adapter sur les cintres en vente aujourd'hui sur le marché français. Certains peuvent s'adapter sur du 42.4mm, ce qui rendra votre penderie plus résistante aux charges, mais il faudra dans certain cas les détordre un peu.

7 - PROJETS CLIENTS B34.

Ci-dessous quelques photos de projets réalisés par nos clients avec nos raccords et tubes Un grand merci à eux d'avoir pris le temps de prendre les photos et de nous les envoyer par email, si vous souhaitez voir les vôtres apparaître ici n'hésitez pas à nous contacter.

Plus d’information

Plus d’information
Model	Raccord accroche murale
Ean / Gtin	5060511020992
Code produit	145-B34
Product variant	JM145-B34
Matière	Fonte malléable
Protection	Galvanisé (BS EN ISO 1461:1999)
Finition	Zinc
Garantie	2 ans
Résistance	Int & ext
Taille	B34
∅ tube ext	33.7 mm
Clef Allen	1/4" inch
Angle	0°
Vendu à l'unité	Oui
Carton	37
