A27 /

Diamètre A27

JM125-A27 BRUT

Name: JM125-A27 BRUT
Brand: © Jmclamp
SKU: JM125-A27-RW-QT
Availability: InStock

Soyez le premier à commenter ce produit

SUR DEVIS

En stock - 2000 qté
Stock europe

SKU

JM125-A27-RW-QT

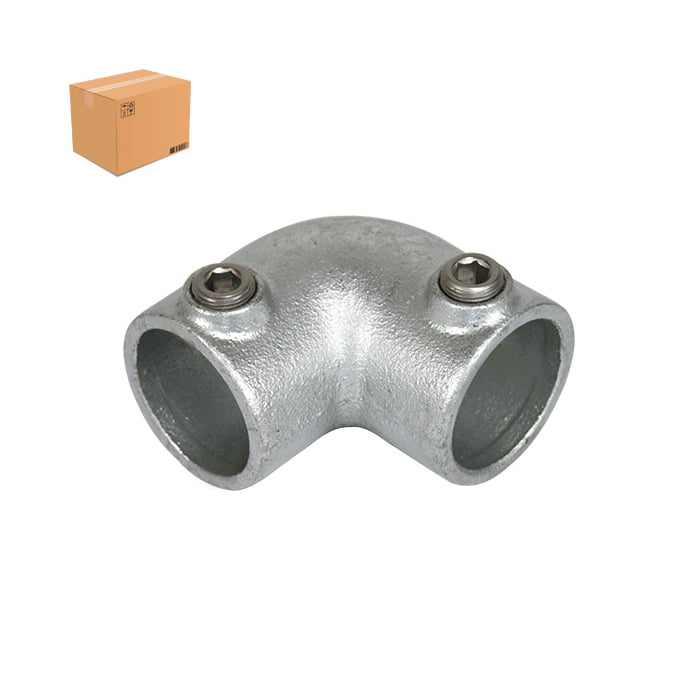

RACCORD A27 (ø 26.9mm) : Raccord JM125-A27-BOX sans soudure de type coude 90 degrés. Souvent utilisé dans la construction d'un garde-corps. Vendu par carton.

Payez en 4x sans frais avec paypal. En savoir plus
Expédié depuis nos entrepôts français.
Paiement sécurisé avec mollie.

Details

1 - INFOS RACCORD VIRAGE 90° JM125-A27-BOX.

Raccord JM125-A27-BOX sans soudure de type coude 90 degrés. Il permet de relier un tube horizontal à un tube vertical. Souvent utilisé dans la construction de garde-corps. Vendu par carton.

Produit en fonte malléable.
Galvanisation par trempage à chaud.
Apparence surface externe : finition brut.
Simple protection corrosion : galvanisation.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.

Solidité raccord :
Résistance extérieure :
Finition raccord :

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.

SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.

3 - TABLEAU DES DIMENSIONS JM125.

Ci-dessous le tableau des caractéristiques techniques du raccord JM125. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).

Taille	A	Kg
A27	41	0.25
B34	46	0.38
C42	60	0.61
D48	68	0.73
E60	84	1.19

Taille : modèle du raccord. A/B/C/D/E : dimension (mm). Ø : diamètre des trous (mm). Kg : poids du raccords (kg).

4 - INFOS GÉNÉRALES RACCORDS.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.

Taille	Clé allen	Filletage	Ø ext tube	Ø NB
A27	1/4"	1/4"	26.9mm	3/4"
B34	1/4"	1/4"	33.7mm	1"
C42	5/16"	3/8"	42.4mm	1¼"
D48	5/16"	3/8"	48.3mm	1½"
E60	5/16"	3/8"	60.3mm	2"

Taille : modèle du raccord. Clé allen : hexa 6 pans (inch). Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm). Ø NB : diamètre nominal du tube recommandé (inch).

5 - DOMAINE D'UTILISATION DES RACCORDS A27.

Voici une rapide sélection de quelques utilisations différentes en photos avec les raccords de diamètre A27. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

   Ameublement léger.
   Support lampe.
   Lampe sur rail.
   Décoration intérieur.
   Porte serviette.

   Mobilier intérieur.
   Repose pied.
   Petit meuble.
   Tablette.
   Billot.

   Mobilier de jardin.
   Serre tubulaire.
   Support plante grimpante.
   Décoration jardin.
   Mini cage de foot.

   Structure exterieur.
   Décoration extérieur.
   Nichoir d'oiseau.
   Pots de fleur.
   Objet d'art.

6 - QUESTIONS ET RÉPONSES A27.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre A27. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.

Que signifie la taille A27 (26.9mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord. Du coup les raccords A27 sont prévus pour des tubes de diamètre extérieur 26.9mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 26 et 28mm.

Mon tube ne fait pas 26.9mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 26 et 28mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.

Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords A27 recouvrent le tube en moyenne de 2.5cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.

Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 100cm** (1.0m) avec le tube en acier galvanisé EN 10255 26.9mm (2.6mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.

Comment fixer les raccords sur le tube ?

Pour fixer les raccords sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.

Les raccords peuvent-ils rouiller ?

Non, les raccords tubulaires vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.

Comment les raccords vieillissent dans le temps ?

La marque distributeur et la marque interclamp étant protégée d'une seconde couche de protection en zinc, vont préserver leurs brillance dans le temps. La marque tubeclamps va se retrouver entre les deux. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.

Les vis sont-ils inclus sur les raccords ?

Oui, tous nos raccords sont livrés avec leurs vis pour les fixer sur le tube. Par contre les fixations pour attacher le raccord sur un support comme le bois, métal, béton..etc ne sont pas inclus. Nous proposons la vente supplémentaire de vis à l'unité au cas où vous en avez perdu, esquinté ou souhaitez les remplacer. Vous avez aussi la possibilité d'acheter des vis de sécurité contre le vandalisme.

Plus d’information

Plus d’information
Model	Raccord en virage 90°
Ean / Gtin	0036336750494
Code produit	JM125-A27-RW
Product variant	JM125-A27
Matière	Fonte malléable
Protection	Galvanisé
Finition	Brut
Garantie	2 ans
Résistance	Int & ext
Taille	A27
∅ tube ext	26.9 mm
Clef Allen	1/4" inch
Angle	90°
Vendu à l'unité	Carton
Carton	80
