JM101-C42/B34 BRUT

SUR DEVIS
En stock - 2000 qté
Stock europe
SKU
JM101-C42-B34-RW-QT

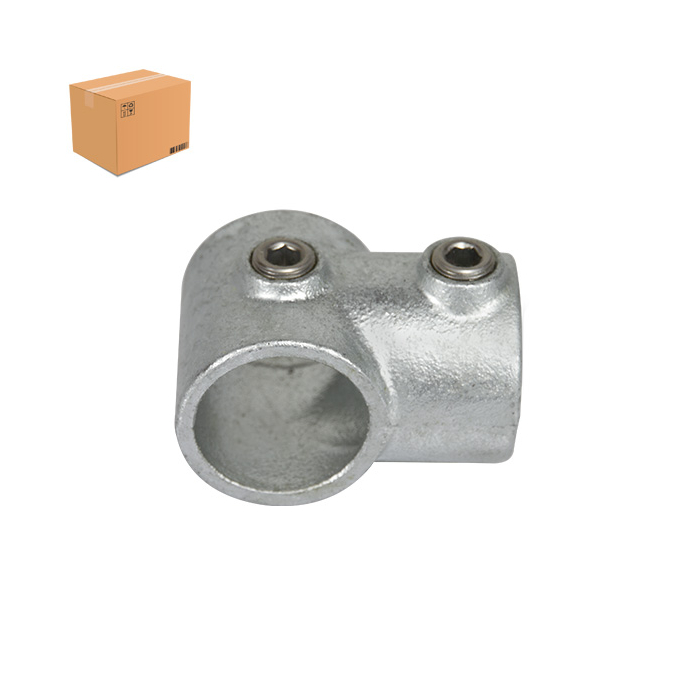

RACCORD C42 / B34 (ø 42.4 / 33.9mm) : Raccord JM101-C42/B34 sans soudure de type Té court avec un angle de 90°. Souvent utilisé pour les intermédiaires de garde-corps et de balustrade. Vendu par carton.
- Diamètre ext du tube conseillé : 42.4/33.9mm.
- Diamètre ext du tube max : 41-43/32-35mm.
- Protection corrosion : galvanisé.
- Résistance aux intempéries : int & ext.
- Marque : © Jmclamp.
- Finition : brut.
BOX :
UNITAIRE :
   Payez en 4x sans frais avec paypal. En savoir plus
  Expédié depuis nos entrepôts français.
   Paiement sécurisé avec mollie.



1 - INFOS RACCORD EN TÉ COURT JM101-C42/B34-BOX.

Raccord JM101-C42/B34-BOX en T court permettant d'assembler 2 tubes à 90°. Le raccord ne permet pas de relier 2 tubes dans l'accroche, utiliser le raccord en T long JM104 ou alors un insert interne JM150. Souvent utilisé pour les intermédiaires de garde-corps, de balustrade ou de rack de stockage. Vendu par carton.

Nos raccords tubulaires vendu en carton sont en stock dans nos entrepôts Europe pour une expédition rapide dans toute la France.

Produit en fonte malléable.
Galvanisation par trempage à chaud.
Apparence surface externe : finition brut.
Simple protection corrosion : galvanisation.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.
Solidité raccord :
Résistance extérieure :
Finition raccord :


Protection corrosion : galvanisé


500kg / 40Nm

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.


SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.



3 - TABLEAU DES DIMENSIONS JM101R.

Ci-dessous le tableau des caractéristiques techniques du raccord JM101R. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).


schema raccords
Taille (mm) A B C X Y Ø Kg
B34/C42 57 B34 C42 0.40
C42/B34 57 C42 B34 0.40
C42/D48 68 C42 D48 0.58
D48/B34 63 D48 B34 0.51
D48/C42 63 D48 C42 0.51
E60/D48 74 E60 D48 0.69


Taille : modèle du raccord.    A/B/C/D/E : dimension (mm).    Ø : diamètre des trous (mm).   Kg : poids du raccords (kg).


4 - INFOS GÉNÉRALES RACCORDS.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.




Taille Clé allen Filletage Ø ext tube Ø NB
A27 1/4" 1/4" 26.9mm 3/4"
B34 1/4" 1/4" 33.7mm 1"
C42 5/16" 3/8" 42.4mm 1¼"
D48 5/16" 3/8" 48.3mm 1½"
E60 5/16" 3/8" 60.3mm 2"


Taille : modèle du raccord.    Clé allen : hexa 6 pans (inch).   Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm).    Ø NB : diamètre nominal du tube recommandé (inch).


5 - DOMAINE D'UTILISATION DES RACCORDS C42.

Voici une rapide sélection de quelques utilisations différentes en photos avec les raccords de diamètre C42. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

inspiration serre jardin
inspiration structure lampe salon
inspiration porte serviettes
inspiration main courante pmr
inspiration serre jardin
inspiration structure lampe salon
inspiration porte serviettes
inspiration tringles rideaux
   Garde corps léger.
   Rampe légère.
   Barrière légère.
   Main-courante légère.
   Balustrade légère.
   Cloture légère.
   etc...
   Agencement boutique.
   Rack de rangement.
   Bureau professionnel.
   Portant vêtement.
   Penderie murale.
   Rayonnage magasin.
   etc...
   Mobilier de jardin.
   Table de jardin.
   Salon de jardin.
   Desserte de jardin.
   Rangement buche.
   Bar de jardin.
   etc...
   Mobilier intérieur.
   Table de salon.
   Table de buffet.
   Meuble de bureau.
   Structure musculation.
   Bibliothèque.
   etc...

6 - QUESTIONS ET RÉPONSES C42.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre C42. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.


Que signifie la taille C42 (42.4mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord. Du coup les raccords C42 sont prévus pour des tubes de diamètre extérieur 42.4mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 41 et 43mm.


Mon tube ne fait pas 42.4mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 41 et 43mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.


Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords C42 recouvrent le tube en moyenne de 3.5cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.


Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 200cm** (2.0m) avec le tube en acier galvanisé EN 10255 42.4mm (3.2mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.


Comment fixer les raccords sur le tube ?

Pour fixer les raccords sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.


Les raccords peuvent-ils rouiller ?

Non, les raccords tubulaires vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.


Comment les raccords vieillissent dans le temps ?

La marque distributeur et la marque interclamp étant protégée d'une seconde couche de protection en zinc, vont préserver leurs brillance dans le temps. La marque tubeclamps va se retrouver entre les deux. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.


Le tube 42.4mm est-t-il adapté au cintre d'une penderie ?

Oui, le tube 42.4mm peut s'adapter sur certains cintres en vente aujourd'hui sur le marché français, mais il faudra les détordre un peu pour bien glisser. Le diamètre idéal pour les cintres est le tube de diamètre 33.7mm.


7 - PROJETS CLIENTS C42.

Ci-dessous quelques photos de projets réalisés par nos clients avec nos raccords et tubes Un grand merci à eux d'avoir pris le temps de prendre les photos et de nous les envoyer par email, si vous souhaitez voir les vôtres apparaître ici n'hésitez pas à nous contacter.


Plus d’information
ModelRaccord en té court
Code produitJM101-C42/B34-RW
Product variantJM101-C42/B34
MatièreFonte malléable
ProtectionGalvanisé
FinitionBrut
Garantie2 ans
RésistanceInt & ext
TailleC42/B34
∅ tube ext33.7 mm, 42.4 mm
Clef Allen5/16" inch
Angle90°
Vendu à l'unitéCarton
Carton40
