173-B34

SUR DEVIS
En stock - 2000 qté
Stock europe
SKU
173-B34-QT

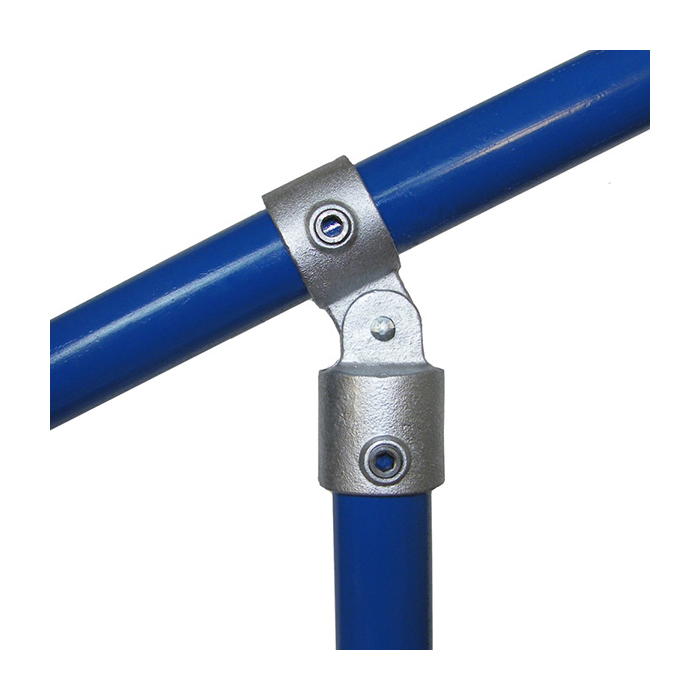

RACCORD B34 (ø 33.7mm) : Raccord avec zingage de la marque interclamp 173-B34 sans soudure de type orientable. Habituellement utilisé pour renforcer des constructions tubulaires comme une balustrade balcon.
ne pas utiliser sur la totalité de la structure pour une stabilité.
- Diamètre extérieur du tube conseillé : 33.7mm.
- Diamètre extérieur du tube max : 32-35mm.
- Protection corrosion : galvanisation + zinc.
- Résistance aux intempéries : int & ext.
- Finition : revêtement en zinc.
- Marque : © Interclamp.
BOX :
UNITAIRE :
   Payez en 4x sans frais avec paypal. En savoir plus
  Expédié depuis nos entrepôts français.
   Paiement sécurisé avec mollie.



1 - INFOS RACCORD ORIENTABL 173-B34.

Raccord interclamp 173-B34 de type orientable à 1 entrée. Habituellement utilisé pour renforcer des constructions tubulaires comme une balustrade balcon. L'angle peut varier de 170° mais ne peut pas être fixé dans une position. L'ensemble est riveté ensemble, bien que les raccords peuvent être achetés séparément 173M et 173F.
pour une stabilité suffisante, ne pas utiliser le raccord sur la totalité de la structure.

Nos raccords tubulaires Interclamp vendu en grosse quantité sont en stock dans nos entrepôts Europe pour une expédition rapide dans toute la France.

Produit en fonte malléable (EN 1562:97).
Galvanisation par trempage à chaud (EN 1461:09).
Apparence surface externe : finition zinc.
Double protection corrosion : galvanisation + zinc.
Charge axiale par vis d’arrêt : 500kg / 40Nm*.
Résistance aux intempéries : int & ext.
Raccord homologué TUV certifié.
Temps de production : (0/1 j).
Vendu à l'unité : oui.
Solidité raccord :
Résistance extérieure :
Finition raccord :


Protection corrosion : galvanisé + zinc


Revêtement en zinc


500kg / 40Nm

2 - INFOS LIVRAISON RACCORD.

En fonction des dimensions et du poids total de votre colis, le prix de la livraison évolue selon les 4 catégories suivantes : SMALL / MEDIUM /LARGE / XXL.


SMALL
RACCORDS

   Raccords.
   Pas de tubes.
   50kg max.
   Livraison offerte*.
* voir conditions.

MEDIUM
TUBES

   Raccords + tubes.
   Tubes < 2.5m.
   50kg max.
   Livraison offerte*.
* voir conditions.

LARGE
TUBES LOURD

   Raccords + tubes.
   Tubes > 2.5m.
   100kg max.

XXL
PALETTE

   Raccords + tubes.
   Palettisation colis.
   1000kg max.



3 - RACCORD TUBULAIRE INTERCLAMP 173.

Ci-dessous le tableau des caractéristiques techniques du raccord Interclamp 173. Ces valeurs sont données en fonction de la taille, avec des informations complémentaires comme le poids et le diamètre des trous (lorsqu’ils sont présents).


schema raccords interclamp 173
Taille (mm) A B C D E ø Kg
A27 (¾") 61 106 0.49
B34 (1") 61 104.5 0.64
C42 (1¼") 69 117 0.79
D48 (1½") 77 130 0.89
E60 (2") 89 152 1.33


Taille : modèle du raccord.    A/B/C/D/E : dimension (mm).    Ø : diamètre des trous (mm).   Kg : poids du raccords (kg).


4 - INFOS GÉNÉRALES RACCORDS INTERCLAMP.

Ci-dessous le tableau informatif d’ordre général sur les raccords tubulaires de la marque INTERCLAMP. Ces valeurs sont données en fonction de leurs tailles, avec des informations complémentaires comme le filetage des vis ou le diamètre nominal des tubes recommandés.




Taille Clé allen Filletage Ø ext tube Ø NB
A27 1/4" 1/4" 26.9mm 3/4"
B34 1/4" 1/4" 33.7mm 1"
C42 5/16" 3/8" 42.4mm 1¼"
D48 5/16" 3/8" 48.3mm 1½"
E60 5/16" 3/8" 60.3mm 2"


Taille : modèle du raccord.    Clé allen : hexa 6 pans (inch).   Filetage : filetage vis BSP (inch).
Ø ext : diamètre ext du tube recommandé (mm).    Ø NB : diamètre nominal du tube recommandé (inch).


5 - DOMAINE D'UTILISATION DES RACCORDS B34.

Voici une rapide selection de quelques utilisations différentes en photos avec les raccords de diamètre B34. Les possibilités étant illimitées, nous laissons libre à nos clients d'utiliser nos raccords dans leur créativité à condition que le diamètre corresponde bien aux charges que la structure va subir.

inspiration meuble bibliothèque salon
inspiration tringles rideaux
inspiration portant vêtement
inspiration portant vêtement magasin
inspiration meuble bibliothèque
inspiration portant vêtement boutique
inspiration meuble cuisine
inspiration portant vêtement couloir
   Ameublement léger.
   Porte-vêtements.
   Porte manteau.
   Tringles rideaux.
   Tringles cabine.
   etc...
   Agencement boutique.
   Portant vêtement.
   Penderie murale.
   Rayonnage magasin.
   Dressing boutique.
   etc...
   Mobilier de jardin.
   Support plante grimpante.
   Décoration jardin.
   Serre tubulaire.
   Mini cage de foot.
   etc...
   Mobilier intérieur..
   Meuble tv.
   Petit meuble.
   Table basse.
   Tablette.
   etc...

6 - QUESTIONS ET RÉPONSES INTERCLAMP B34.

Les questions les plus fréquemment posées sont recensées dans notre mini faq pour le diamètre B34. Pour les questions concernant l'utilisation du site, n'hésitez pas à cliquer sur le lien suivant : FAQ GÉNÉRAL.


Que signifie la taille B34 (33.7mm) ?

C'est le diamètre extérieur du tube recommandé pour une utilisation optimale du raccord Interclamp. Du coup les raccords B34 sont prévus pour des tubes de diamètre extérieur 33.7mm. Cela permet au vis de bien se fixer sur la paroi du tube. Les diamètres extérieurs autorisés doivent être compris entre 32 et 35mm.


Mon tube ne fait pas 33.7mm ?

Les diamètres extérieurs de tube autorisés doivent être compris entre 32 et 35mm pour une fixation correcte. Si votre tube ne figure pas dans cette marge, le vis risque de ne pas toucher correctement la paroi.


Combien de cm les raccords rentrent-ils sur le tube ?

Les raccords Interclamp B34 recouvrent le tube en moyenne de 2.5cm, cela peut différer un peu en fonction du modèle de raccord. Référez vous au schéma technique disponible sur chaque page de raccord, en dessous de la description du produit.


Combien d'espacement entre 2 poteaux verticaux ?

Cela dépend du type de tubes utilisé ainsi que de l'épaisseur. Par précaution, nous conseillons un renfort tous les 150cm** (1.5m) avec le tube en acier galvanisé EN 10255 33.7mm (3.2mm). Cela permet au tube de conserver sa capacité de charge en position horizontale.


Comment fixer les raccords sur le tube ?

Pour fixer les raccords Interclamp sur le tube, il vous suffit d'utiliser une clef allen adaptée et de visser. Pour une utilisation professionnelle au contact de passage, il faudra utiliser une clef à cliquet et régler un couple de torsion de 40Nm*.


Les raccords peuvent-ils rouiller ?

Non, les raccords tubulaires Interclamp vendus sur notre site ne rouillent pas, ils sont traités par galvanisation (trempage à chaud) avec double protection en zinc.


Comment les raccords vieillissent dans le temps ?

La marque interclamp étant protégée d'une seconde couche de protection en zinc, il va préserver sa brillance dans le temps. La teinte des raccords et des tubes brut n'étant pas identique, le thermolaquage assure un aspect homogène.


Le tube 33.7mm est-t-il adapté au cintre d'une penderie ?

Oui, le tube 33.7mm est idéal pour s'adapter sur les cintres en vente aujourd'hui sur le marché français. Certains peuvent s'adapter sur du 42.4mm, ce qui rendra votre penderie plus résistante aux charges, mais il faudra dans certain cas les détordre un peu.


7 - PROJETS CLIENTS B34.

Ci-dessous quelques photos de projets réalisés par nos clients avec nos raccords et tubes Un grand merci à eux d'avoir pris le temps de prendre les photos et de nous les envoyer par email, si vous souhaitez voir les vôtres apparaître ici n'hésitez pas à nous contacter.


Plus d’information
ModelRaccord orientable
Ean / Gtin5060511022040
Code produit173-B34
Product variantJM173-B34
MatièreFonte malléable
ProtectionGalvanisé (BS EN ISO 1461:1999)
FinitionZinc
Garantie2 ans
RésistanceInt & ext
TailleB34
∅ tube ext33.7 mm
Clef Allen1/4" inch
Angle
Vendu à l'unitéOui
Carton64
